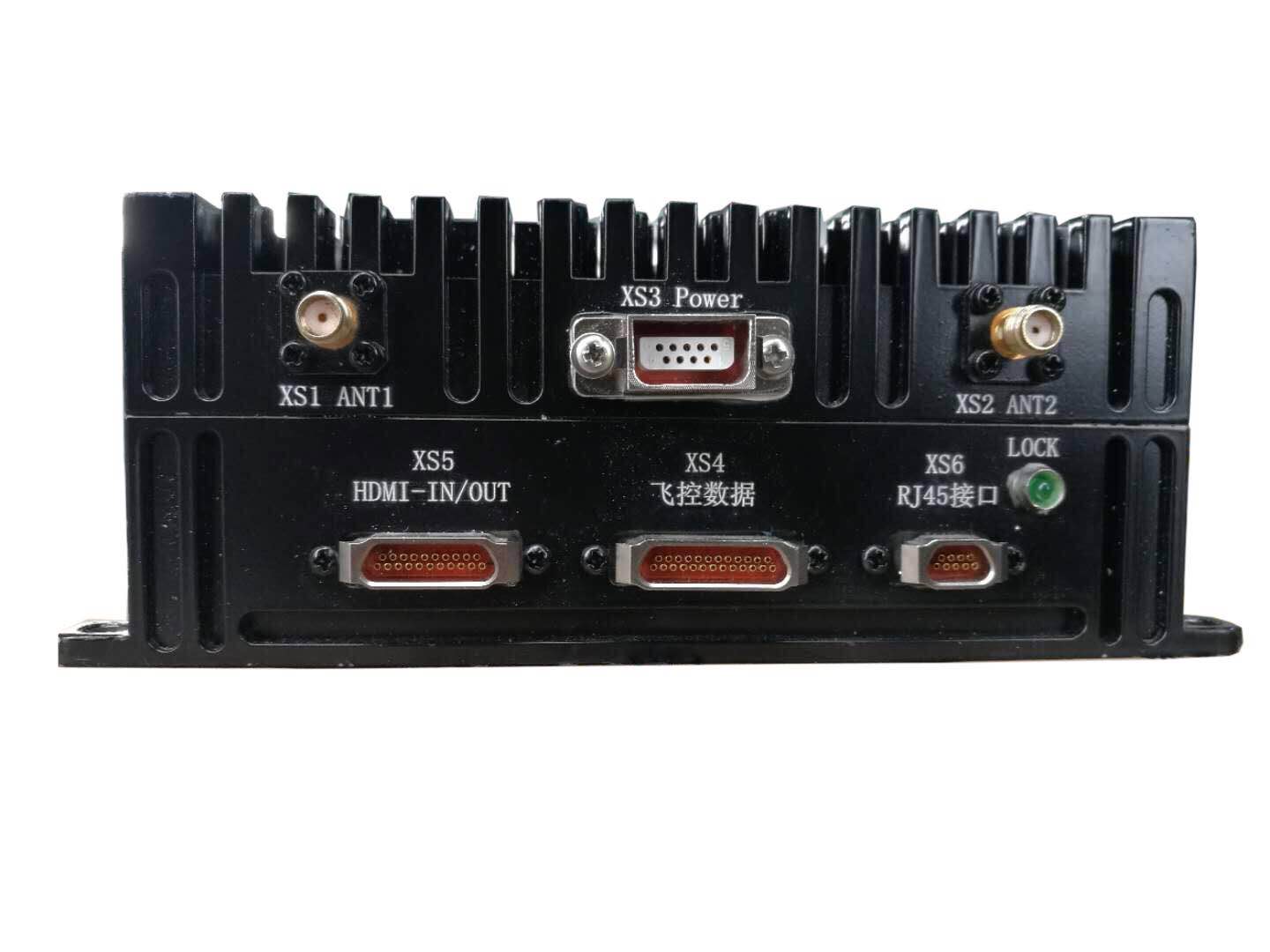

WBVT系列PTP无线图传

无线图像传输系列产品,其功能是机载端将摄像机采集到的实时图像，编码为H.264格式的视频流，通过无线射频传输到地面端，地面端再解码到显示器显示。可为用户提供广阔的应用解决方案。

发射时间满功率	≥10W
工作频率	300M～2700MHz，载波带宽10MHz（根据用户要求限定频段，已有产品频段840MHz～845MHz，1390MHz～1450MHz）
传输速率	双向数传：≥100kbps,机载端到地面端图传：4Mbps/8Mbps
接收灵敏度	≤-90dBm@4Mbps
数据传输时延	数传：≤30ms；图传：传输≤30ms；硬件视频解码≤80ms，软件视频解码≤250ms
数传数据接口	提供6个双向数据接口，地面端和机载端之间同类接口数据对传。
视频数据接口	机载端SDI/HDMI接口视频数据输入，地面端SDI/HDMI视频数据输出,支持1080p和720p。
机载端供电	9Vdc～32Vdc，功耗：≤48W
地面端供电	220Vac，功耗：≤60W
机载端结构尺寸	150mm×95mm×95mm(包含第三方视频处理板。可根据用户要求订制结构)
地面端结构尺寸	标准1U机箱，482mm×44mm×280mm（可根据用户要求订制结构）
天线	根据用户要求订制。已有水平全向天线频率840MHz～845MHz，1390MHz～1450MHz。机载端增益0db，地面端增益7db。
